Support de brosse à dent électrique

Support brosse à dent pour mettre le dentifrice

Contributeur·ice·s

Statut du projet

Fonctionnel

License

CC-by-sa-3.0« CC-by-sa-3.0 » n’est pas dans la liste (Je ne sais pas, Licence à définir par la suite, Creative commons, Creative Commons Attribution CC-by-sa-3.0 France, Creative Commons Attribution CC-by-3.0 France, Creative Commons Attribution CC-by-nd-3.0 France, Creative Commons Attribution CC-by-nc-nd-3.0 France, Creative Commons Attribution CC-by-nc-3.0 France, Creative Commons Attribution CC-by-nc-sa-3.0 France, Licences libres, ...) des valeurs autorisées pour la propriété « License ».

Inspiration

Fichiers source

Machines

Matériaux

moule Silicone

Lien

[ ]

Description du projet

Support brosse à dent pour mettre le dentifrice

Description détaillée du projet

Deux frères ont tous deux une impossibilité à utiliser leurs deux mains et éprouvent une difficulté lors du brossage des dents : ils utilisent une brosse à dents électrique qui, sans maintien, roule sur le lavabo et interdit la pose du dentifrice.

Cahier des charges

Trouver une solution pour que ces brosses à dents cessent d’être mobiles lors de la pose du dentifrice.
Le support sera de petites dimensions (environ 60mm sur 50mm et 35mm de haut, de façon à ne pas prendre trop de place dans un espace restreint.
La partie en contact avec le corps de la brosse électrique sera anti-dérapant
la partie en contact avec le meuble d’appui (lavabo) sera également anti-dérapante l’un sera coloré en Bleu, et l’autre en vert

Analyse de l'existant et liens utiles

Croquis de Michelle effectué sur place

Matériel

PLA pour impression 3D et accessoires
Silicone de coulée

Outils

Prusa Mini - Prusa MK4 - Ender

Coût

Fichiers source

Fichiers STEP & STL des quatre éléments (voir copie d’écran numérotée) :

corps du support (PLA)
moule de l’élément anti-dérapant supérieur (PLA ou TPU)
presseur destiné à la coulée de l’anti-dérapant inférieur (PLA)
périphérique de maintien de la coulée de l’anti-dérapant inférieur (PLA)

Etapes de fabrication pas à pas

Modélisation et réalisation du corps du support en PLA (imp3D) (élément 1 sur le schéma)

coulée de l’anti-dérapant supérieur dans son moule (élément 2 sur le schéma) (environ 6h d’attente pour le durcissement : dépend du silicone)

installation de cet élément de silicone dans son logement sur le corps

retournement du corps et installation de l’élément presseur (3) et du cadre inférieur (4) (avec des bracelets élastiques)

coulée de l’anti-dérapant inférieur (environ 6h d’attente)

Photos

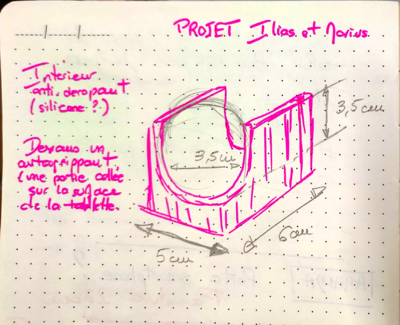

Le croquis initial, suite à la visite chez les demandeurs

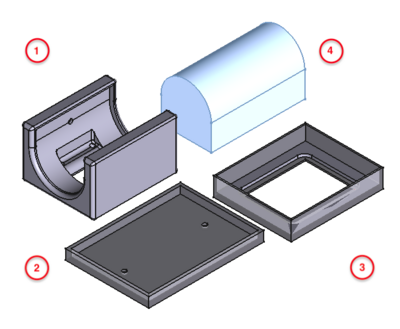

Copie d’écran des pièces à réaliser (pour la fab pas à pas)

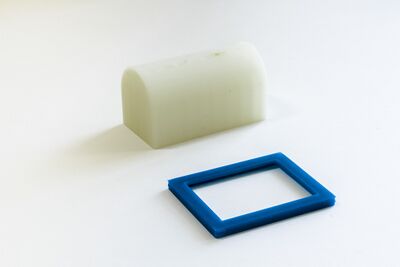

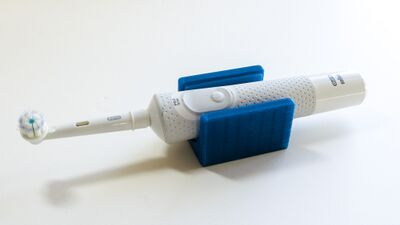

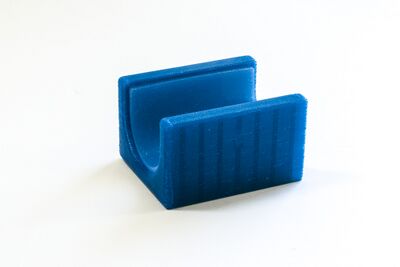

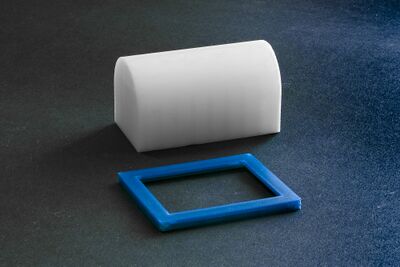

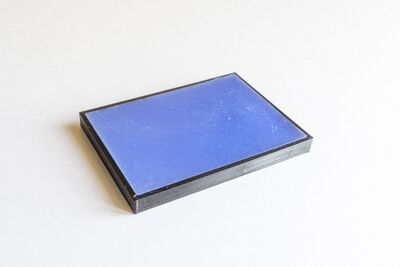

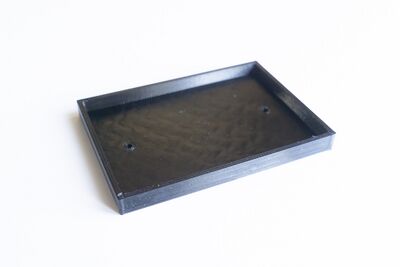

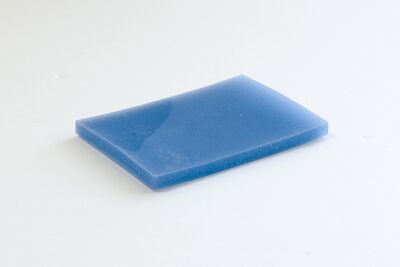

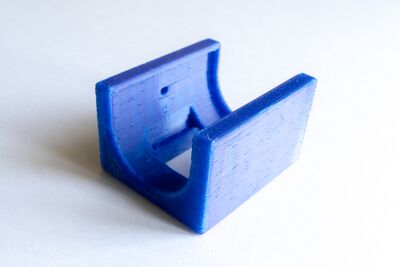

Photos des supports terminés et des pièces qui les composent
