Brodeuse Numérique BrotherPR-600II/Modedemploi

Principe

Cette machine permet de broder des motifs sur du tissu à partir d'un fichier. Elle est commandée de manière numérique. Il est possible de broder en plusieurs couleurs. Il faudra transformer une image .svg, .jpg ou .png en .pes (fichier pris en charge par la brodeuse) par l'intermédiaire du logiciel propriétaire: PE design plus2 ou d'un logiciel libre: Inkstitch Puis mettre en place la machine pour lancer le fichier

Manuel d'instructions complet : https://download.brother.com/welcome/doch000072/pro600-2ug01fr.pdf

Installation de la canette

Ouvrir le couvercle du crochet

Tirer légèrement le pote-fil

Retirer le compartiment à canette en tirant sur le bouton d'ouverture

Insérer la canette dans le compartiment, le fil doit se dérouler dans le sens des aiguilles d'une montre

Faire sortir le fil par la fente et sous le ressort de tension
Dérouler environ 5cm de fil

Replacer le compartiment sur le crochet en alignant l'onglet sur l'encoche
Fermer le couvercle

Démarrer la machine

Appuyer sur le bouton de mise sous tension situé sur la droite vers l'arrière de la machine
Appuyer sur "OK" sur l'écran d'accueil
Le chariot se met en position initiale, ne pas toucher le chariot pendant cette opération

Sélection et édition d'un motif depuis un ordinateur

Brancher le câble USB à la machine à l'arrière gauche et le connecter à l'ordinateur
Déposer le fichier .pes dans le dossier "Disque amovible" qui apparaît
Appuyer sur ordinateur USB
Sélectionner le motif
Appuyer sur "REGLER"
Avant de débrancher le câble USB, penser à éjecter le support
Sur l'écran d'édition des motifs il est possible de déplacer, retailler, tourner, etc. le motif
Appuyer sur "FIN EDITION" pour faire apparaître l'écran de réglages de broderie

Mise en place du tissu dans le cadre de broderie

Choisir le cadre adapté à la taille du motif, les différentes dimensions de cadre sont :
- 200 x 300 mm
- 130 x 180 mm
- 100 x 100 mm
- 40 x 60 mm
Prendre un tissu plus grand que le cadre
Si le tissu est élastique ou trop fragile il faudra utiliser un stabilisateur thermocollant ou à coller à l'arrière du tissu
Placer le tissu dans le cadre de broderie. Il faut bien le tendre en tirant légèrement sur les cotés.
Serrer le cadre de broderie (ou tambour) en serrant la vis

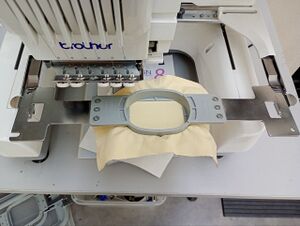

Fixation du cadre sur la machine

Desserrer les deux vis de serrage côté gauche du bras
Déplacer le bras gauche pour aligner la vis de droite sur le repère correspondant à la taille du cadre

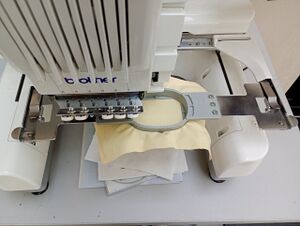

Glisser le cadre de broderie dans les supports présent sur les deux bras

Vérification de la zone de broderie

Appuyer sur
Le pied presseur se déplace pour indiquer la zone de broderie
Vérifier que la broderie est cousue à l'emplacement souhaité
Passer à l'écran de broderie en appuyant sur "COUDRE"

Enfilage supérieur

La couleur associée à chaque aiguille est indiquée sur l'écran de broderie

Placer la bobine sur l'axe correspondant

Mettre un couvercle sur les petites bobines

Faire passer le fil par les deux trous du guide-fil au dessus de la bobine

Faire passer le fil par le guide-fil supérieur

Enrouler le fil une fois dans le sens des aiguilles d'une montre autour du disque de tension

Faire passer le fil par le trajet indiqué sur la machine jusqu'au guide-fil intermédiaire

Faire passer le fil le long de la fente puis par le trou du levier releveur par la droite

Faire passer le fil par la fente du guide-fil puis par le trou inférieur

À l'aide de l'enfileur, faire passer le fil par le guide-fil de la barre à aiguille
Enfiler le fil dans le chas de l'aiguille

/!\ Ne pas utiliser l'enfile-aiguille !

Broderie

Appuyer sur le bouton de déverrouillage
Le bouton Marche/Arrêt clignote vert (si elle est rouge c'est que la machine n'a pas été déverrouillée)
Appuyer sur la touche Marche/Arrêt
La machine se met à broder les couleurs successivement
Pour interrompre la machine en cours de broderie, appuyer sur la touche Marche/Arrêt
