Introduction

InkStitch est une extension Inkscape permettant de créer des motifs de broderie.

Il existe une documentation détaillée (documentation Ink/Stitch) ainsi qu'une série de vidéos pour débuter avec l'extension (tutoriels vidéo) disponibles sur le site de InkStitch.

Types de points

Ink/Stitch permet de broder trois catégories de points :

• Traits
• Remplissage
• Satin

Traits

Les traits sont créées à partir d'un chemin Inkscape. Une fois le chemin sélectionné, ouvrir la fenêtre de paramétrage Extensions > Ink/Stitch > Paramètres pour choisir le type de trait et ajuster les paramètres associés.

Remplissage

Sélectionner un chemin fermé avec une couleur de remplissage. Ouvrir la fenêtre de paramétrage Extensions > Ink/Stitch > Paramètres pour choisir le type de remplissage et ajuster les paramètres associés dans l'onglet Point de remplissage. Il est aussi possible de paramétrer ou désactiver la sous-couche de broderie dans l'onglet Sous-couche de remplissage.

Satin

La colonne satin est définie par deux chemins qui forment la bordure de la colonne finale. Il y a plusieurs méthodes de création d'une colonne satin : il est possible de dessiner sois même les deux chemins entre lesquels on souhaite la colonne satin ou bien la générer à partir d'un chemin avec une couleur et une épaisseur de trait à l'aide de la commande Extensions > Ink/Stitch > Outils : Satin > Trait en Satin.

 Attention : la direction des chemins influencent le résultat final. Pour inverser la direction d'un chemin : Chemin > Inverser.

Ouvrir la fenêtre de paramétrage Extensions > Ink/Stitch > Paramètres pour choisir le type de colonne satin et ajuster les paramètres associés. Il est aussi possible de choisir le type de sous-couche de broderie dans les onglets correspondants.

Visualisation

Pour visualiser l'ensemble du déroulé de la broderie, ne sélectionner aucun élément et aller dans Extensions > Ink/Stitch > Visualiser et Exporter > Simulateur. Le simulateur permet de visualiser les différentes couches dans l'ordre de broderie. Les éléments les plus bas dans la fenêtre Calques et objets sont brodés en premier.

Export

Sauvegarder le fichier au format .pes et le mettre sur une clé USB pour pouvoir l'utiliser sur la machine.

Exemples

Point droit / point multiple

Point droit / point multiple

1. Point droit
   • Répétition : 1
   • Longueur de point : 2.5mm
2. Point droit
   • Répétition : 2
   • Longueur de point : 2.5mm
3. Point droit
   • Répétition : 3
   • Longueur de point : 2.5mm
4. Point multiple
   • Répétition : 1
   • Longueur de point : 2.5mm
5. Point multiple
   • Répétition : 2
   • Longueur de point : 2.5mm
6. Point multiple
   • Répétition : 3
   • Longueur de point : 2.5mm
7. Point droit
   • Répétition : 1
   • Longueur de point : 1mm
8. Point droit
   • Répétition : 1
   • Longueur de point : 5mm
9. Point droit
   • Répétition : 1
   • Longueur de point : 10mm

Paramètres de remplissage

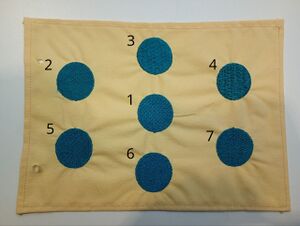

Variation de longueur de point et de densité

Variation de longueur de point et de densité

1. Remplissage automatique (défaut)
   • Longueur max du point : 3mm
   • Espacement entre les rangées : 0.25mm
2. Longueur max du point : 1mm
3. Longueur max du point : 6mm
4. Longueur max du point : 10mm
5. Espacement entre les rangées : 0.15mm
6. Espacement entre les rangées : 0.2mm
7. Espacement entre les rangées : 0.3mm

Variation d'angle et longueur de point aléatoire

Variation d'angle et longueur de point aléatoire

1. Remplissage automatique (défaut)
   • Angle des lignes de points : 0°
   • Longueur max du point : 3.0 mm
2. Angle des lignes de points : 45°
3. Angle des lignes de points : 90°
4. Remplissage automatique
   • Longueur max du point : 10 mm
   • Rendre aléatoire la longueur du point
   • Mouvement aléatoire de la longueur du point : 25%
5. Remplissage automatique
   • Longueur max du point : 10 mm
   • Rendre aléatoire la longueur du point
   • Mouvement aléatoire de la longueur du point : 50%
6. Remplissage automatique
   • Longueur max du point : 10 mm
   • Rendre aléatoire la longueur du point
   • Mouvement aléatoire de la longueur du point : 100%

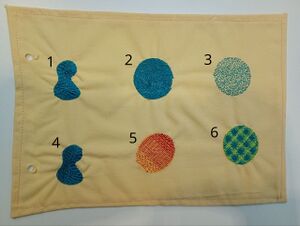

Autres types de remplissage

Autres types de remplissage

1. Remplissage selon contour
   • De l'intérieur vers l’extérieur
   • Jointure ronde
   • Avec sous-couche
2. Remplissage guidé
   • Décalage parallèle
3. Remplissage en méandres
   • Motif N3-6
   • Échelle du motif : 25%
4. Remplissage circulaire
   • Avec sous-couche
5. Remplissage dégradé linéaire
   • Sans sous-couche
6. Remplissage tartan
   • Angle : -45°
   • Sans sous-couche
   • Trois couleurs
   • Largeurs des bandes : 7, 3 et 1

= Colonne satin

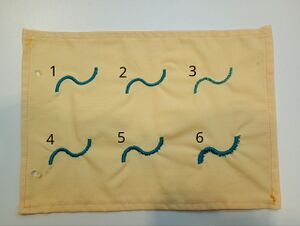

Trait en satin

Trait en satin

Remplissage en satin

Remplissage en satin

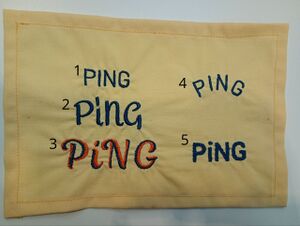

Lettrage

Lettrage
