RolandCam1Servo
Machine pas dangereuse
Sa zone de travail est:
- largeur : 58,4 cm
- longueur : 2500 cm
- hauteur : 0,3 cm
Ressources
Derniers projets utilisant RolandCam1Servo
Quickstart
Etape 1 Préparer son fichier sur Inskape
Rappel : bien mettre ses objets en chemin
Vérifier la taille du document Inkscape (en se mettant en mm) par rapport au papier sur lequel on souhaite découper.
Etape 2 Préparer la machine
Veuillez optimiser l’horizontalité du rouleau, et si ce n'est pas possible, bien redécouper le vinyle et mettre les chutes dans la boîte à chutes.
1 - Retirer la lame
2 - Allumer la machine
3 - Choisir son vinyle, le placer --> bien l'aligner
4 - Régler les roulettes aux extremités du vinyle
5 - Appuyer sur "entrée" --> choisir rouleau
6 - Changer si besoin l'origine du point
7 - Choisir force + OffSet en fonction de la lame souhaitée et du papier utilisé (se référer au porte-vue)
8 - Poser la lame dans le porte-lame jusqu'à la butée et bien viser
Sur Inskape
9 - Sélectionner les objets que vous souhaitez découper
10 - Aller dans Inskape --> choisir le fichier --> Extension --> Inkcut --> Cut selection...

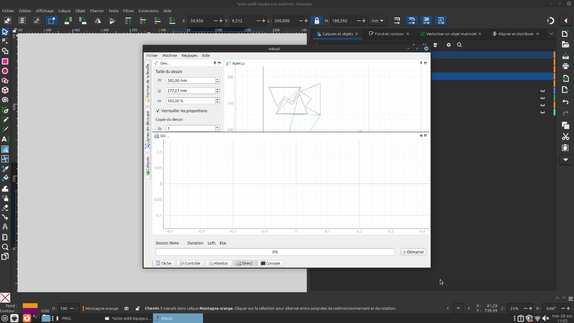

Sur Inkcut
11 - Vérifier que le cadre est dessiné autour de la forme à découper (sinon le rajouter en dessin sur la feuille)
12 - Appuyer une première fois sur "direct" puis confirmer avec le bouton "démarrer"
Etape 3 Récupérer la pièce
Dans le tiroir de gauche, il y a des pinces fines et des cutters pour enlever les petits morceaux autocollants. Il existe sous le bureau (à droite) des gros rouleaux d'adhésif transparent. Cela peut également être utilisé pour les dessins connexes (autocollant en plusieurs parties).
Info
Pour nettoyer le vinyle, possibilité d'utiliser de l'alcool isopropylique présent sur l'établi impression 3D
FAQ
Le programme ne veut pas se lancer, que faire ?
Si problème de fonctionnement, vider la liste attente de l'imprimante "Roland" dans les paramètres de l'ordinateur, fermer Inkcut, puis éteindre et rallumer la machine
Fiche de sécurité
Caractéristiques machines
Vitesse maximale du chariot: 500 mm/min
Force : De 30 à 250 grammes force
Le Mode d'Emploi de 69 pages : https://www.manualslib.fr/manual/25707/Roland-Camm-1-Servo.html
J'ai téléversé le pdf dans fablabo, depuis le site du fabriquant. Fichier:ROLAND-Découpeuse Vinyl-CAMM 1-servo-GX 24 .pdf
Dispositifs de sécurité pour l'utilisation de la machine
Consignes à respecter et risques associés
- Ne pas approcher ses mains quand le chariot est en mouvement
- Écrasement des doigts par le chariot
- Enlever vos écharpes/cravates/... et attacher vos cheveux
- Entraînement, étranglement
- En cas d'anomalie débrancher la machine puis prévenez un responsable
Information sur le poste
- Toute anomalie constatée sur le poste doit être immédiatement signalée à un des personnels responsables présent sur le lieu
- Des documents de sécurités complémentaires sont disponibles dans la section sécurité du wiki, dont un document relatif aux produits utilisés au fablab.
En cas de blessure
- Chaque blessure doit être immédiatement soignée puis signalée à un personnel responsable
- En cas d'urgence :
- Pompier : 112
- SAMU : 15
- Médecin :
